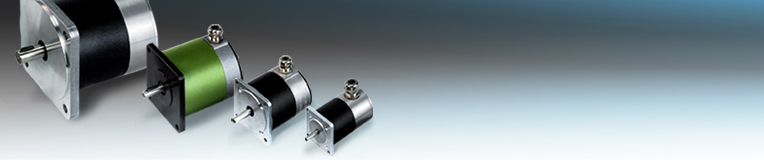

    2-Phasen Hybrid-Schrittmotoren

      STÖGRA Standardmotoren:
      Sämtliche STÖGRA Standardmotoren sind 2-Phasen 1,8° Hybrid Schrittmotoren. Aus einer Vielzahl von
Schrittmotoren in unterschiedlichen Bau- und Leistungsgrößen kann der Kunde den für seine Anwendung
optimalen Schrittmotor auswählen.


1,8° Schrittwinkel (bei Vollschritt)

Klemmkasten (IP55) oder Litzenanschluß (IP41)

Metrische oder Zoll Abmaße

Isolierstoffklasse F

Hochspannungsgeprüft nach VDE0530

CE-Konform


Litzenanschluß Klemmkasten

      Baugrößen:


Serie SM 56 Serie SM 87/SM 88 Serie SM 107 Serie SM 168

Motordurchmesser: Motordurchmesser: Motordurchmesser: Motordurchmesser:
56,5mm 86mm 108mm 168mm

Haltemoment: Haltemoment SM 87: Haltemoment: Haltemoment:
0,6 Nm bis 1,8 Nm 2 Nm bis 8 Nm 4 Nm bis 16 Nm 19 Nm bis 38 Nm

  Haltemoment SM 88:
  3 Nm bis 12 Nm

          Download
        Schrittmotorgesamtkatalog 2016 – Gesamtkatalog (870 KByte)
        Abmaße und elektrische Daten – Datenblatt (54 KByte)
        Standard Anschlüsse Klemmkasten- und Litzenversion – Datenblatt (109 KByte)
             CAD Daten – 2D-DXF/3D-STEP

      Datenblätter mit Drehzahl-Drehmoment-Kurven:
        SM 56 (51 KByte)
        SM 87 (51 KByte)
        SM 87 mit WSE xx.230AC (44 KByte)
        SM 88 (76 KByte)
        SM 88 mit WSE xx.230AC (44 KByte)
        SM 107 (55 KByte)
        SM 107 mit WSE xx.230AC (45 KByte)
        SM 168 (38 KByte)
